產品概述：

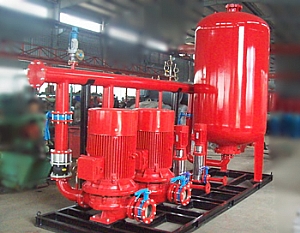

XBC-ZW一用一備帶穩壓消防泵組，消防增壓穩壓供水設備是參照國家建筑標準設計圖集98S205等設計、制造的消防專用的增壓穩壓設備。該設備由隔膜式氣壓罐、增壓泵、電控箱、儀表和管路附件等組成，適用于多層和高層建筑工程有增壓要求的消火栓給水系統及自動噴水滅火系統等各類消防給水系統。
本設備的最高工作壓力分別為0.6mpa、1.0mpa、1.6 mpa，消防儲水容積大于150L、300L、450L，穩壓水容積大于50L，用于消火栓系統時，水槍每股流量為2.5L/S、5L/S，充實水柱長度為7M、10M、13M；用于自動噴水系統時，每個噴頭流量為1.0L/S，噴頭壓力為0.1MPA。
該設備可使消防給水管道系統最不利點始終保持消防壓力，并利用氣壓水罐內始終儲有的30秒消防水量，以保證消防泵在運行前的消防噴淋用水；
該設備利用氣壓水罐設定的運行壓力，控制水泵運行工況，達到增壓穩壓的功能。 P1（MPa）最不利點始終保持消防所需壓力；P2（MPa）消防泵啟泵壓力；PS1（MPa）穩壓泵啟泵壓力；PS2（MPa）穩壓泵停泵壓力。
性能參數表：
|
序號
|
增壓穩壓設備型號
|
消防壓力(Mpa)P1
|
立式隔膜式氣壓罐
|
配用水泵
|
運行壓力
(Mpa)
|
穩壓水容積(L)
|
||||
|
型號規格
|
工作壓力比αb
|
消防儲水容積(L)
|
型 號
|
|||||||
|
標定容積
|
實際容積
|
|||||||||
|
1
|
ZW(L)-1-X-7
|
0.10
|
XQG800×0.6
|
0.60
|
300
|
319
|
25LG3-10×4
N=1.5kw
|
P1=0.10 PS1=0.26
P1=0.23 PS2=0.31
|
54
|
|
|
2
|
ZW(L)-1-Z-10
|
0.16
|
XQG800×0.6
|
0.80
|
150
|
159
|
25LG3-10×4
N=1.5kw
|
P1=0.16 PS1=0.26
P1=0.23 PS2=0.36
|
70
|
|
|
3
|
ZW(L)-1-X-10
|
0.16
|
XQG800×0.6
|
0.60
|
300
|
319
|
25LG3-10×5
N=1.5kw
|
P1=0.16 PS1=0.36
P1=0.33 PS2=0.42
|
52
|
|
|
4
|
ZW(L)-1-X-13
|
0.22
|
XQG1000×0.6
|
0.76
|
300
|
329
|
25LG3-10×4
N=1.5kw
|
P1=0.22 PS1=0.35
P1=0.32 PS2=0.40
|
97
|
|
|
5
|
ZW(L)-1-XZ-10
|
0.16
|
XQG1000×0.6
|
0.65
|
450
|
480
|
25LG3-10×4
N=1.5kw
|
P1=0.16 PS1=0.33
P1=0.30 PS2=0.38
|
86
|
|
|
6
|
ZW(L)-Ⅰ-XZ-13
|
0.22
|
XQG1000×0.6
|
0.67
|
450
|
452
|
25LG3-10×5
N=1.5kw
|
P1=0.22 PS1=0.41
P1=0.38 PS2=0.46
|
80
|
|
|
7
|
ZW(L)-Ⅱ-Z-
|
A
|
0.22 -0.38
|
XQG800×0.6
|
0.80
|
150
|
159
|
25LG3-10×6
N=2.2kw
|
P1=0.38 PS1=0.53
P1=0.50 PS2=0.60
|
61
|
|
8
|
B
|
0.38 -0.50
|
XQG800×1.0
|
0.80
|
150
|
159
|
25LG3-10×8
N=2.2kw
|
P1=0.50 PS1=0.68
P1=0.65 PS2=0.75
|
51
|
|
|
9
|
C
|
0.50 -0.65
|
XQG1000×1.0
|
0.85
|
150
|
206
|
25LG3-10×9
N=2.2kw
|
P1=0.65 PS1=0.81
P1=0.78 PS2=0.86
|
59
|
|
|
10
|
D
|
0.65 -0.85
|
XQG1000×1.6
|
0.85
|
150
|
206
|
25LG3-10×11
N=3.0kw
|
P1=0.85 PS1=1.04
P1=1.02 PS2=1.10
|
57
|
|
|
11
|
E
|
0.85 -1.0
|
XQG1000×1.6
|
0.85
|
150
|
206
|
25LG3-10×13
N=4.0kw
|
P1=1.00 PS1=1.21
P1=1.19 PS2=1.27
|
50
|
|
|
12
|
ZW(L)-Ⅱ-X-
|
A
|
0.22-0.38
|
XQG800×0.6
|
0.78
|
300
|
302
|
25LG3-10×6
N=2.2kw
|
P1=0.38 PS1=0.53
P1=0.50 PS2=0.60
|
72
|
|
13
|
B
|
0.38-0.50
|
XQG800×1.0
|
0.78
|
300
|
302
|
25LGW3-10×8
N=2.2kw
|
P1=0.50 PS1=0.68
P1=0.65 PS2=0.75
|
61
|
|
|
14
|
C
|
0.50-0.65
|
XQG1000×1.0
|
0.78
|
300
|
302
|
25LG3-10×10
N=3.0kw
|
P1=0.65 PS1=0.88
P1=0.86 PS2=0.93
|
51
|
|
|
15
|
D
|
0.65-0.85
|
XQG1200×1.6
|
0.85
|
300
|
355
|
25LG3-10×13
N=4.0kw
|
P1=0.85 PS1=1.05
P1=1.02 PS2=1.10
|
82
|
|
|
16
|
E
|
0.85-1.0
|
XQG1200×1.6
|
0.85
|
300
|
355
|
25LG3-10×15
N=4.0kw
|
P1=1.00 PS1=1.21
P1=1.19 PS2=1.26
|
73
|
|
|
17
|
ZW(L)-Ⅱ-XZ- |
A
|
0.22-0.38
|
XQG1200×0.6
|
0.80
|
450
|
474
|
25LG3-10×6
N=2.2kw
|
P1=0.38 PS1=0.53
P1=0.50 PS2=0.60
|
133
|
|
18
|
B
|
0.38-0.50
|
XQG1200×1.0
|
0.80
|
450
|
474
|
25LG3-10×8
N=2.2kw
|
P1=0.50 PS1=0.68
P1=0.65 PS2=0.75
|
110
|
|
|
19
|
C
|
0.50-0.65
|
XQG1200×1.0
|
0.80
|
450
|
474
|
25LG3-10×10
N=3.0kw
|
P1=0.65 PS1=0.81
P1=0.78 PS2=0.86
|
90
|
|
|
20
|
D
|
0.65-0.85
|
XQG1200×1.6
|
0.80
|
450
|
474
|
25LG3-10×12
N=4.0kw
|
P1=0.85 PS1=1.04
P1=1.02 PS2=1.10
|
73
|
|
|
21
|
E
|
0.85-1.0
|
XQG1200×1.6
|
0.80
|
450
|
474
|
25LG3-10×14
N=4.0kw
|
P1=1.00 PS1=1.21
P1=1.19 PS2=1.27
|
64
|
|
|
序號
|
增壓穩壓設備型號
|
消防壓力(Mpa)P1
|
臥式隔膜式氣壓罐
|
配用水泵
|
運行壓力
(Mpa)
|
穩壓水容積(L)
|
||||
|
型號規格
|
工作壓力比αb
|
消防儲水容積(L)
|
型 號
|
|||||||
|
標定容積
|
實際容積
|
|||||||||
| 1 |
ZW（W）-Ⅰ-X-7
|
0.10
|
XQW1000×0.6
|
0.75
|
300
|
390
|
25LG3-10×3
N=1.1KW
|
P1=0.10 PS1=0.20
P2=0.17 PS2=0.25
|
148
|
|
| 2 |
ZW（W）-Ⅰ-Z-10
|
0.16
|
XQW1000×0.6
|
0.80
|
150
|
312
|
25LG3-10×3
N=1.1KW
|
P1=0.16 PS1=0.25
P2=0.22 PS2=0, .30
|
|
|
| 3 |
ZW（W）-Ⅰ-X-10
|
0.16
|
XQW1000×0.6
|
0.80
|
300
|
312
|
25LG3-10×3
N=1.1KW
|
P1=0.16 PS1=0.25
P2=0.22 PS2=0.30
|
145
|
|
| 4 |
ZW（W）-Ⅰ-X-13
|
0.22
|
XQW1000×0.6
|
0.80
|
300
|
312
|
25LG3-10×4
N=1.5KW
|
P1=0.22 PS1=0.32
P2=0.30 PS2=0.37
|
126
|
|
| 5 |
ZW（W）-Ⅰ-XZ-10
|
0.16
|
XQW1000×0.6
|
0.70
|
450
|
467
|
25LG3-10×4
N=1.5KW
|
P1=0.16 PS1=0.30
P2=0.27 PS2=0.35
|
113
|
|
| 6 |
ZW（W）-Ⅰ-XZ-13
|
0.22
|
XQW1000×0.6
|
0.70
|
450
|
452
|
25LG3-10×5
N=1.5KW
|
P1=0.22 PS1=0.38
P2=0.35 PS2=0.43
|
98
|
|
| 7 |
ZW（W）-Ⅱ-Z-
|
A
|
0.22-0.38
|
XQW800×0.6
|
0.85
|
150
|
234
|
25LG3-10×6
N=2.2KW
|
P1=0.38 PS1=0.49
P2=0.46 PS2=0.54
|
99
|
| 8 |
B
|
0.38-0.50
|
XQW800×1.0
|
0.85
|
150
|
234
|
25LG3-10×7
N=2.2KW
|
P1=0.50 PS1=0.63
|
82
|
|
| 9 |
C
|
0.50-0.65
|
XQW1000×1.0
|
0.85
|
150
|
234
|
25LG3-10×9
N=2.2KW
|
P1=0.65 PS1=0.81
P2=0.78 PS2=0.86
|
67
|
|
| 10 |
D
|
0.65-0.85
|
XQW1000×1.6
|
0.85
|
150
|
234
|
25LG3-10×11
N=3.0KW
|
P1=0.85 PS1=1.05
P2=1.02 PS2=1.10
|
54
|
|
| 11 |
E
|
0.85-1.00
|
XQW1000×1.6
|
0.85
|
150
|
234
|
25LG3-10×13 N=4.0KW
|
P1=1.00 PS1=1.21
P2=1.19 PS2=1.27
|
57
|
|
| 12 |
ZW（W）-Ⅱ-X-
|
A
|
0.22-0.38
|
XQW1000×0.6
|
0.80
|
300
|
312
|
25LG3-10×6
N=2.2KW
|
P1=0.38 PS1=0.53
P2=0.50 PS2=0.58
|
87
|
| 13 |
B
|
0.38-0.5
|
XQW1000×1.0
|
0.80
|
300
|
312
|
25LG3-10×8
N=2.2KW
|
P1=0.50 PS1=0.68
P2=0.65 PS2=0.73
|
72
|
|
| 14 |
C
|
0.50-0.65
|
XQW1000×1.0
|
0.80
|
300
|
312
|
25LG3-10×10
N=3.0KW
|
P1=0.65 PS1=0.87
P2=0.84 PS2=0.92
|
59
|
|
| 15 |
D
|
0.65-0.85
|
XQW1000×1.6
|
0.80
|
300
|
312
|
25LG3-10×12
N=4.0KW
|
P1=0.85 PS1=1.12
P2=1.09 PS2=1.18
|
57
|
|
| 16 |
E
|
0.85-1.00
|
XQW1000×1.6
|
0.80
|
300
|
312
|
25LG3-10×14
N=4.0KW
|
P1=1.00 PS1=1.30
P2=1.27 PS2=1.36
|
50
|
|
| 17 |
ZW（W）-Ⅱ-XZ-
|
A
|
0.22-0.38
|
XQW1200×0.6
|
0.80
|
450
|
506
|
25LG3-10×6
N=2.2KW
|
P1=0.38 PS1=0.53
P2=0.50 PS2=0.58
|
142
|
| 18 |
B
|
0.38-0.5
|
XQW1200×1.0
|
0.80
|
450
|
506
|
25LG3-10×8
N=2.2KW
|
P1=0.50 PS1=0.68
P2=0.65 PS2=0.73
|
117
|
|
| 19 |
C
|
0.50-0.65
|
XQW1200×1.0
|
0.80
|
450
|
506
|
25LG3-10×10
N=3.0KW
|
P1=0.65 PS1=0.87
P2=0.84 PS2=0.92
|
96
|
|
| 20 |
D
|
0.65-0, .85
|
XQW1200×1.6
|
|
450
|
506
|
25LG3-10×12
N=4.0KW
|
P1=0.85 PS1=1.12
P2=1.09 PS2=1.17
|
78
|
|
| 21 |
E
|
0.85-1.00
|
XQW1200×1.6
|
0.80
|
450
|
506
|
25LG3-10×14
N=4.0KW
|
P1=1.00 PS1=1.30
P2=1.27 PS2=1.35
|
69
|
|
