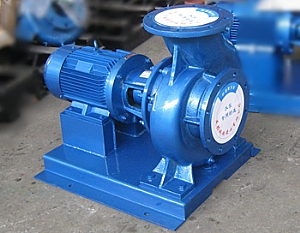

HW型節能混流泵

所屬分類：隔膜泵|磁力泵|混流泵

產品詳情

一、概述
HW 型蝸殼式混流泵是更新系列而設計的高節能產品。其性能指標均達到行業先進水平，省材節能效果顯著。
（一）用途
HW型混流泵為臥式、單級、單吸、懸臂蝸殼式混流泵，適用于農田排灌、工業、城鎮給排水及船塢、碼頭引水等。
（二）特點
體積小、重量輕、流量大、效率高，汽蝕性能好，高效區范圍寬廣而平坦，結構簡單，使用管理方法，維修容易。
（三）型號說明
以250HW—8為例：
250—泵進（出）水口直徑為250毫米。
8—泵總揚長為8米。
（四）水泵的傳動方式
HW型系列混流泵均機（電）兩用，其轉動方式視各地區動力情況而定，訂貨時根據原動機的型號（功率、轉速）確定水泵的傳動方式，以定皮帶輪的大小或聯軸器的規格。
（五）水泵轉向：
從水泵進水口看葉輪為逆時針方向旋轉（即箭頭所示的方向旋轉）。
二、結構及作用說明
（一）HW型混流泵由泵體、泵蓋、葉輪、泵軸和軸承體等主要零件構成。
（二）泵蓋是泵與進水管相連的零件，其端面與葉輪之間留有規定的軸向端面間隙（在消除軸承軸向活動間隙以后，保持規定的軸向間隙）。間隙過小產生摩擦，過大則會導致泵內壓力水回流，使泵的效率降低，通過增減調整紙墊達到規定的要求的間隙。
（三）密封裝置是由填料函、水封函、填料壓蓋和鉛粉（或油浸）石棉盤根組成。其作用有：
1、荼時防止空氣吸入泵內，起密封作用。
2、抽水時防止水從泵內過多的沿軸大量流出。
（四）軸套用來保護軸不使它與填料直接摩擦，若長期使用中發現軸套磨損過多，可換軸套。
（五）水泵軸的兩個支承是軸承體內的軸承，軸承體內存有適量潤滑脂以潤滑軸承。
（六）軸上的擋水圈可防止水沿泵流入軸承體內，從而保護軸承，延長使用壽命。
三、性能參數表：

型號 Type	流量 Capacity		揚程 Head 米（m）	轉速 Speed 轉/分（r/min）	效率 Efficiency （%）	功率		臨界汽蝕余量（NPSH）	允許吸上真空高度 Hsm	比轉數ns
型號 Type	方/時（m3/h）	升/秒（l/s）	揚程 Head 米（m）	轉速 Speed 轉/分（r/min）	效率 Efficiency （%）	軸功率（kW）	配用功率（kw）	臨界汽蝕余量（NPSH）	允許吸上真空高度 Hsm	比轉數ns
150HW-12	50	180	12.5	2900	82	7.47	11	6	4	350
150HW-12B	40	144	8	2320	81	3.87	5.5	4	6	350
200HW-8A	122.2	440	12	1775	83	17.34	22	6	4	350
200HW-8	100	360	8	1450	83.5	9.39	11	4	6	350
200HW-8B	79	284.5	5	1146	82.5	4.69	5.5	3	7	350
250HW-8A	186.6	672	12.4	1470	83.5	27.09	30	6	4	350
250HW-8	150	540	8	1180	84	14.01	18.5	4	6	350
250HW-8B	123	444	5.4	970	83	7.84	11	3	7	350
300HW-8A	269.7	971	12	1190	84	37.48	45	6	4	350
300HW-8	220	792	8	970	85	20.3	22	4	6	350
300HW-8B	174.7	629	5	770	84	10.15	15	3	7	350
400HW-5A	505.5	1820	8	923	84	47.2	55	6	4	550
400HW-5	400	1140	5	730	84	23.34	30	4	6	550
400HW-5B	309.6	1114.5	3	565	84	10.82	15	30	7	550
